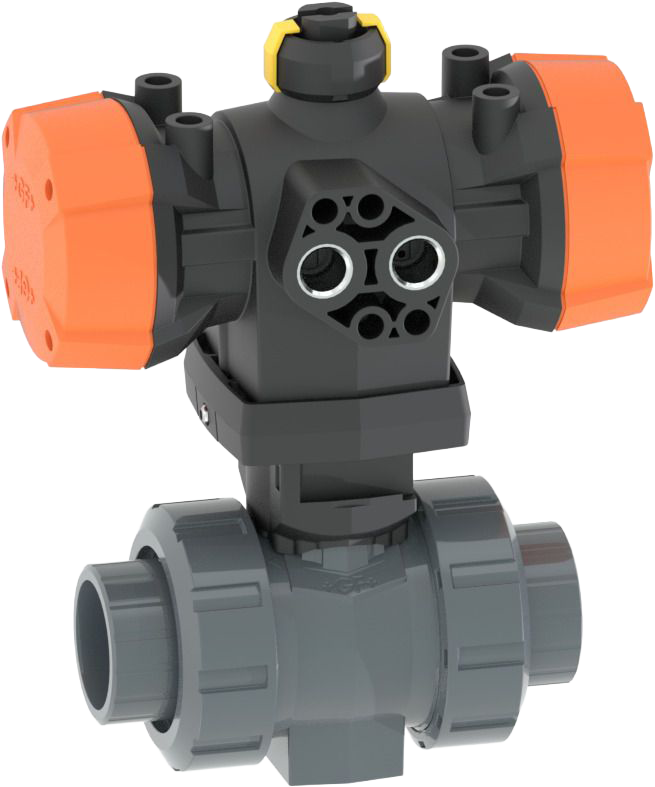

PVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845
Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
Optisch integrierte Stellungsanzeige
Integrierte Gewindebuchsen für die Befestigung der Armatur
Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Typ 546 (1. Generation)
Option:
Stellungsrückmeldung durch Doppelsensor mit LED (PNP, NPN und NAMUR)
Stellungsregler RPC, RPC D, RPC PID
Individuelle Konfiguration der Ventile möglich
* PPA04 FC/FO in Kombination mit DN10/15 (1/2”) Kugelhähnen ist nur für das Medium Wasser und den Betrieb bei Raumtemperatur freigegeben (~20°C/68°F)
Produktvarianten
| Produktcode | # | d [mm] | DN [mm] | Velikost [inch] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|---|
| 199250120 EPDM | * | 16 | 10 | 3/8 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250120 EPDM |
| 199250162 EPDM | - | 16 | 10 | 3/8 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250162 EPDM |
| 199250121 EPDM | * | 20 | 15 | 1/2 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250121 EPDM |
| 199250163 EPDM | - | 20 | 15 | 1/2 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250163 EPDM |
| 199250164 EPDM | - | 25 | 20 | 3/4 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250164 EPDM |
| 199250165 EPDM | - | 32 | 25 | 1 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250165 EPDM |
| 199250166 EPDM | - | 40 | 32 | 1 1/4 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250166 EPDM |
| 199250167 EPDM | - | 50 | 40 | 1 1/2 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250167 EPDM |
| 199250168 EPDM | - | 63 | 50 | 2 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250168 EPDM |
| 199250169 EPDM | - | 75 | 65 | 2 1/2 | 10 | 5000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250169 EPDM |
| 199250170 EPDM | - | 90 | 80 | 3 | 10 | 7000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250170 EPDM |
| 199250171 EPDM | - | 110 | 100 | 4 | 10 | 11000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250171 EPDM |
| 199255130 FKM | * | 16 | 10 | 3/8 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199255130 FKM |
| 199250172 FKM | - | 16 | 10 | 3/8 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250172 FKM |
| 199255131 FKM | * | 20 | 15 | 1/2 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199255131 FKM |
| 199250173 FKM | - | 20 | 15 | 1/2 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250173 FKM |
| 199250174 FKM | - | 25 | 20 | 3/4 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250174 FKM |
| 199250175 FKM | - | 32 | 25 | 1 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250175 FKM |
| 199250176 FKM | - | 40 | 32 | 1 1/4 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250176 FKM |
| 199250177 FKM | - | 50 | 40 | 1 1/2 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250177 FKM |
| 199250178 FKM | - | 63 | 50 | 2 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250178 FKM |
| 199250179 FKM | - | 75 | 65 | 2 1/2 | 10 | 5000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250179 FKM |
| 199250180 FKM | - | 90 | 80 | 3 | 10 | 7000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250180 FKM |
| 199250181 FKM | - | 110 | 100 | 4 | 10 | 11000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FO (Federkraft öffnend) / Mit / Klebemuffen / PVC-U / ISO / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250181 FKM |
