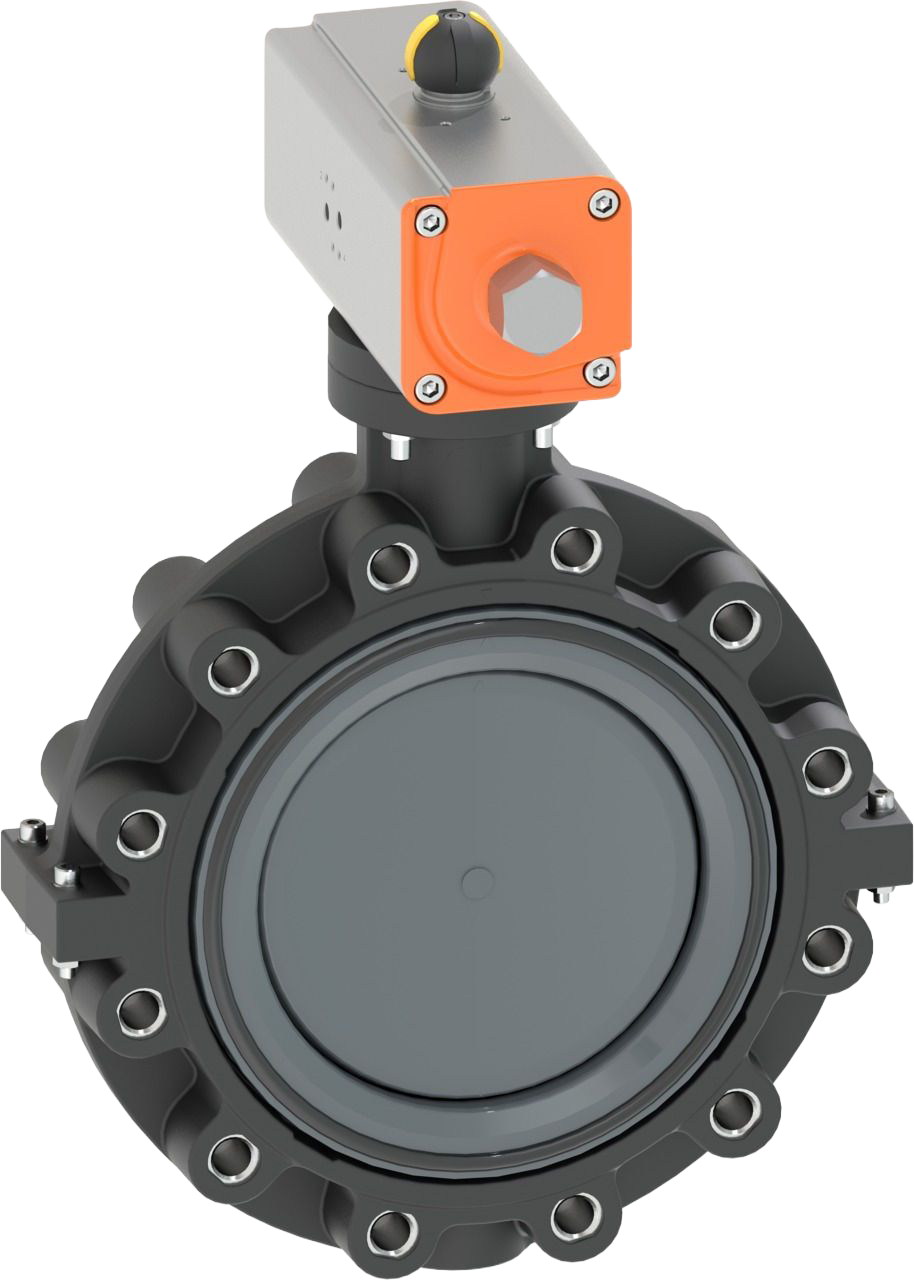

Koncová uzavírací klapka typ 244 PVC-U, s pneumatickým pohonem DA (dvojčinný), bez ručního ovládání, přírubové spoje ANSI/ASME

Výrobce

GEORG FISCHER +GF+

Popis produktu

Provedení:

Materiál tělesa: PP-GF30 s LUG vložkou z nerez oceli 316
Řídící rozsah 90°<)
Celková stavební délka dle EN 558, ISO 5752 (DN50 - 200 řada 25, DN250 - 300 řada 10)
Připojovací rozměry ANSI/ASME B 16.5 Class 150

Možnosti:

Volitelné příslušenství: Integrovaná polohová zpětná vazba se spínači koncových poloh (spínače je nutno objednat samostatně)

Pozn.:

Pro některé kombinace materiálů (např. uzavírací klapka DN300 s trubkami PE/PP) jsou vyžadovány speciální lemové nákružky. Doporučujeme konzultovat s dodavatelem.

Kód produktu	d [mm]	DN [mm]	Velikost [inch]	PN	kv-hodnota (Δp=1 bar) [l/min]
199244082 EPDM	63	50	2	10	740
199244083 EPDM	75	65	2 1/2	10	1500
199244084 EPDM	90	80	3	10	2400
199244085 EPDM	110	100	4	10	3800
199244086 EPDM	140	125	5	10	8600
199244087 EPDM	160	150	6	10	11400
199244088 EPDM	225	200	8	10	19900
199244089 EPDM	280	250	10	10	34000
199244090 EPDM	315	300	12	5	50000
199244102 FKM	63	50	2	10	740
199244103 FKM	75	65	2 1/2	10	1500
199244104 FKM	90	80	3	10	2400
199244105 FKM	110	100	4	10	3800
199244106 FKM	140	125	5	10	8600
199244107 FKM	160	150	6	10	11400
199244108 FKM	225	200	8	10	19900
199244109 FKM	280	250	10	10	34000
199244110 FKM	315	300	12	5	50000
