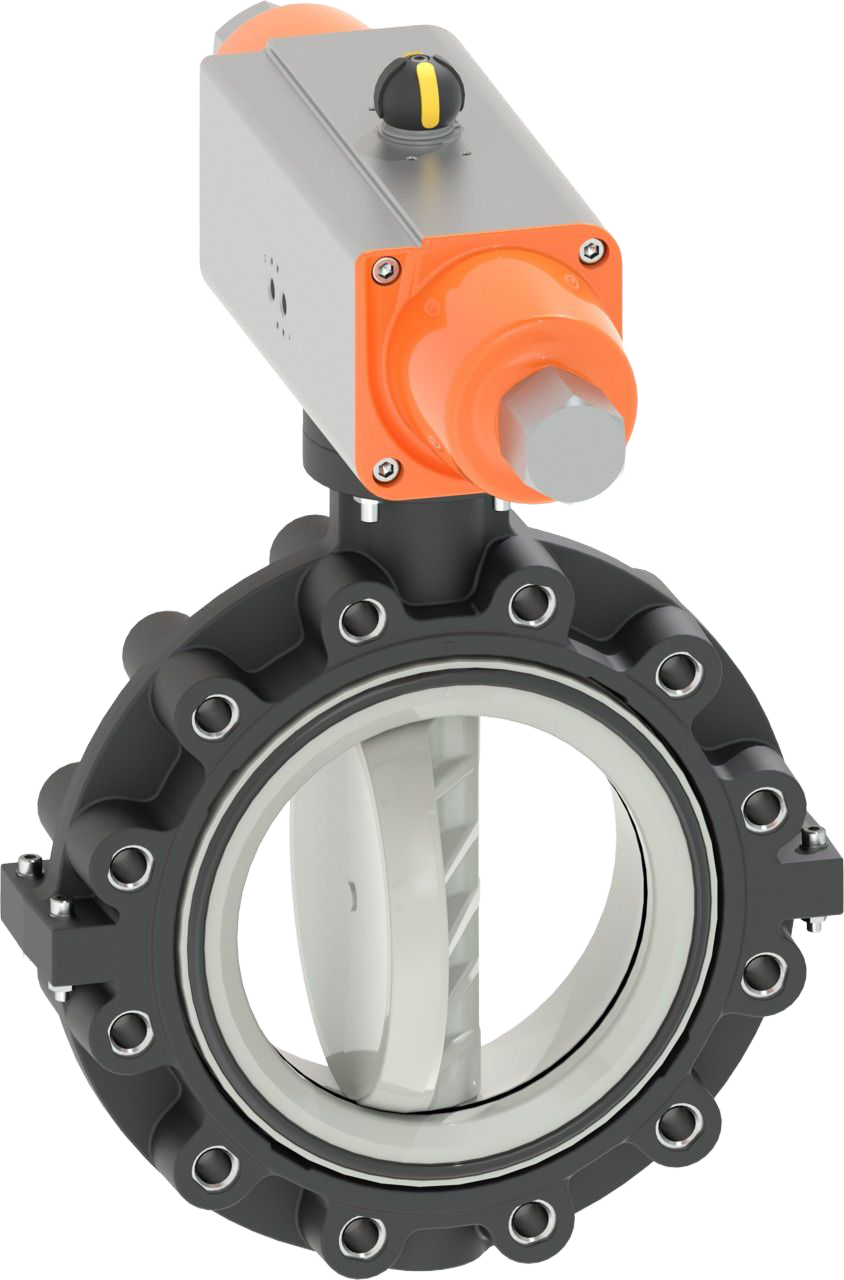

Koncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Materiál tělesa: PP-GF30 s LUG vložkou z nerez oceli 316
- Řídící rozsah: 90°<)
- Celková stavební délka dle EN 558, ISO 5752 (DN50 - 200 řada 25. DN250 - 300 řada 10)
- Připojovací rozměry: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10
Možnosti:
- Volitelné příslušenství: Integrovaná polohová zpětná vazba se spínači koncových poloh (spínače je nutno objednat samostatně)
Pozn.:
- Pro některé kombinace materiálů (např. uzavírací klapka DN300 s trubkami PE/PP) jsou vyžadovány speciální lemové nákružky. Doporučujeme konzultovat s dodavatelem.
Varianty produktu
| Kód produktu | d [mm] | DN [mm] | Velikost [inch] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 199243202 EPDM | 63 | 50 | 2 | 10 | 740 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243202 EPDM |
| 199243203 EPDM | 75 | 65 | 2 1/2 | 10 | 1500 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243203 EPDM |
| 199243204 EPDM | 90 | 80 | 3 | 10 | 2400 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243204 EPDM |
| 199243205 EPDM | 110 | 100 | 4 | 10 | 3800 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243205 EPDM |
| 199243206 EPDM | 140 | 125 | 5 | 10 | 8600 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243206 EPDM |
| 199243207 EPDM | 160 | 150 | 6 | 10 | 11400 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243207 EPDM |
| 199243208 EPDM | 225 | 200 | 8 | 10 | 19900 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243208 EPDM |
| 199243209 EPDM | 280 | 250 | 10 | 10 | 34000 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243209 EPDM |
| 199243210 EPDM | 315 | 300 | 12 | 5 | 50000 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243210 EPDM |
| 199243222 FKM | 63 | 50 | 2 | 10 | 740 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243222 FKM |
| 199243223 FKM | 75 | 65 | 2 1/2 | 10 | 1500 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243223 FKM |
| 199243224 FKM | 90 | 80 | 3 | 10 | 2400 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243224 FKM |
| 199243225 FKM | 110 | 100 | 4 | 10 | 3800 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243225 FKM |
| 199243226 FKM | 140 | 125 | 5 | 10 | 8600 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243226 FKM |
| 199243227 FKM | 160 | 150 | 6 | 10 | 11400 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243227 FKM |
| 199243228 FKM | 225 | 200 | 8 | 10 | 19900 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243228 FKM |
| 199243229 FKM | 280 | 250 | 10 | 10 | 34000 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243229 FKM |
| 199243230 FKM | 315 | 300 | 12 | 5 | 50000 |
Poptávka Zadejte množstvíKoncová uzavírací klapka typ 243 PVC-C, s pneumatickým pohonem FO (bez tlaku otevřeno), bez ručního ovládání, přírubové spoje metric · Kód produktu 199243230 FKM |
