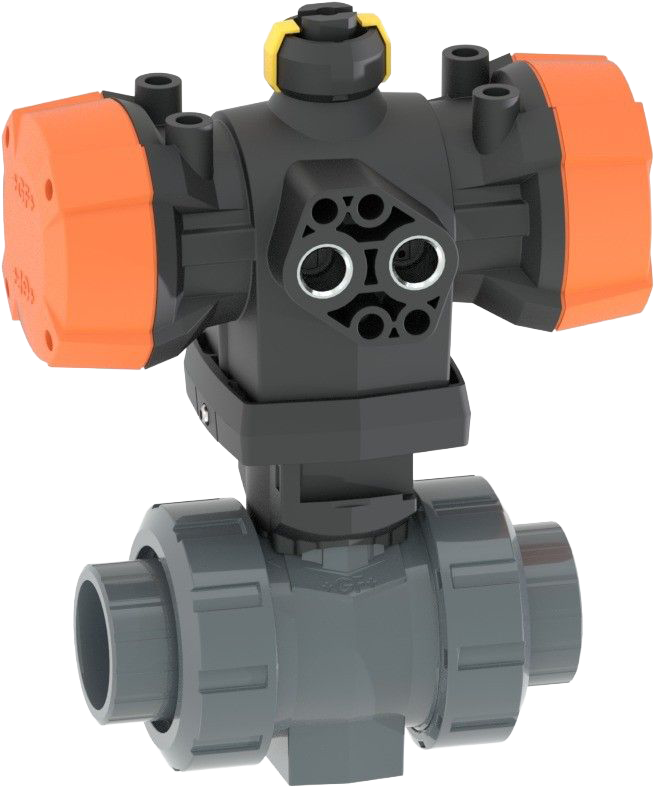

Kulový kohout typ 546 Pro PVC-U, s pohonem PPA FC (Bez tlaku zavřeno), s nátrubky s vnitřním závitem Rp

Výrobce

GEORG FISCHER +GF+

Popis produktu

Provedení:

Přívod ovládacího tlaku přes integrované NAMUR rozhraní dle VDI/VDE 3845 při 5.6 bar (81.2 psi)
Řídící čas 90°<) 1-2 s
Snadná montáž a demontáž
Integrované nerezové montážní závity
Závitové vložné díly jsou součástí balení pouze do DN10/15-50
Celoplastové provedení (kryt pohonu z PP-GF)
Optický ukazatel polohy

Možnosti:

Senzor pro polohovou zpětnou vazbu vč. LED signalizace (DN10-50) - PNP, NPN a NAMUR
Pozicionér RPC, RPC D, RPC PID
Individuální konfigurace armatury

Kód produktu	d [mm]	DN [mm]	Velikost [inch]	PN	kv-hodnota (Δp=1 bar) [l/min]
199250662 EPDM	16	10	3/8	10	70
199250663 EPDM	20	15	1/2	10	185
199250664 EPDM	25	20	3/4	10	350
199250665 EPDM	32	25	1	10	700
199250666 EPDM	40	32	1 1/4	10	1000
199250667 EPDM	50	40	1 1/2	10	1600
199250668 EPDM	63	50	2	10	3100
199250669 EPDM	75	65	2 1/2	10	5000
199250670 EPDM	90	80	3	10	7000
199250671 EPDM	110	100	4	10	11000
199250672 FKM	16	10	3/8	10	70
199250673 FKM	20	15	1/2	10	185
199250674 FKM	25	20	3/4	10	350
199250675 FKM	32	25	1	10	700
199250676 FKM	40	32	1 1/4	10	1000
199250677 FKM	50	40	1 1/2	10	1600
199250678 FKM	63	50	2	10	3100
199250679 FKM	75	65	2 1/2	10	5000
199250680 FKM	90	80	3	10	7000
199250681 FKM	110	100	4	10	11000
