Diagramy tlaku/teploty od Georg Fischer Piping Systems vznikly na základě předpokládané životnosti 25 let. Jsou platné pro vodu a určité vodné roztoky, které neovlivňují vlastnosti plastů. Několik agresivních chemikálií však může závažně působit na plast a mohlo by tak dojít k ovlivnění životnosti systému nebo provozních parametrů. De-rating faktor snižuje maximální tlak nebo maximální možnou teplotu systému tak, aby neovlivňoval vlastnosti samotného materiálu. Redukční faktory jsou > 1 (většinou v rozmezí 1 – 1,3, některé jsou vyšší). Pro zjištění maximálního možného tlaku v potrubí vydělte jmenovitý tlak de-rating faktorem, popř. jím vynásobte jmenovitý tlak pro dosažení maximální provozní teploty.

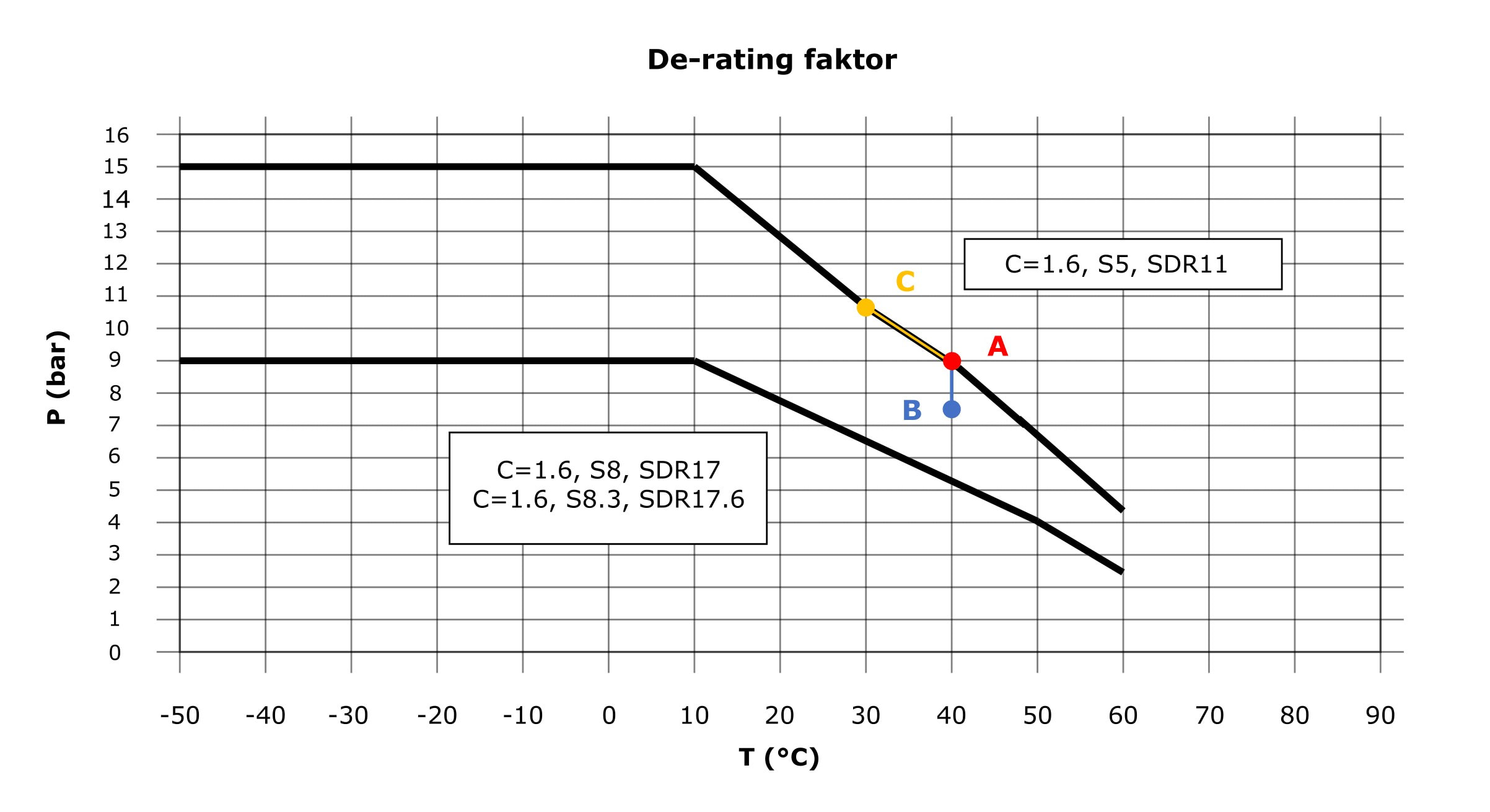

Příklad: Vodné médium v polyetylenovém potrubním systému (SDR 11) umožňuje maximální tlak 9 bar při teplotě 40 °C s životností 25 let (viz PT-diagram: bod A).

Kyselina chlorovodíková 37 % v polyetylenu má redukční faktor 1,2. Maximální provozní tlak tohoto systému při teplotě 40 °C je 9 bar / 1,2 = 7,5 bar, bod B na grafu. Kromě toho, pokud bude systém provozován při tlaku 9 barů, pak de-rating faktor vynásobený provozním tlakem (9 x 1,2 = 10,8 bar) odpovídá 30 °C nebo bodu C na grafu, což představuje maximální provozní teplotu systému při provozu systému při 9 bar. Pro další vysvětlení kontaktujte PPS Engineering CZ.

ABS, PVC-U a PVC-C se obvykle lepí Tangitem. Některá agresivní média s vyšší koncentrací však vyžadují DTX, jakožto lepidlo s vyšší chemickou odolností. Použití DTX přináší určitá omezení: de-rating faktor, maximální aplikační teplotu 60 °C a omezení životnosti.

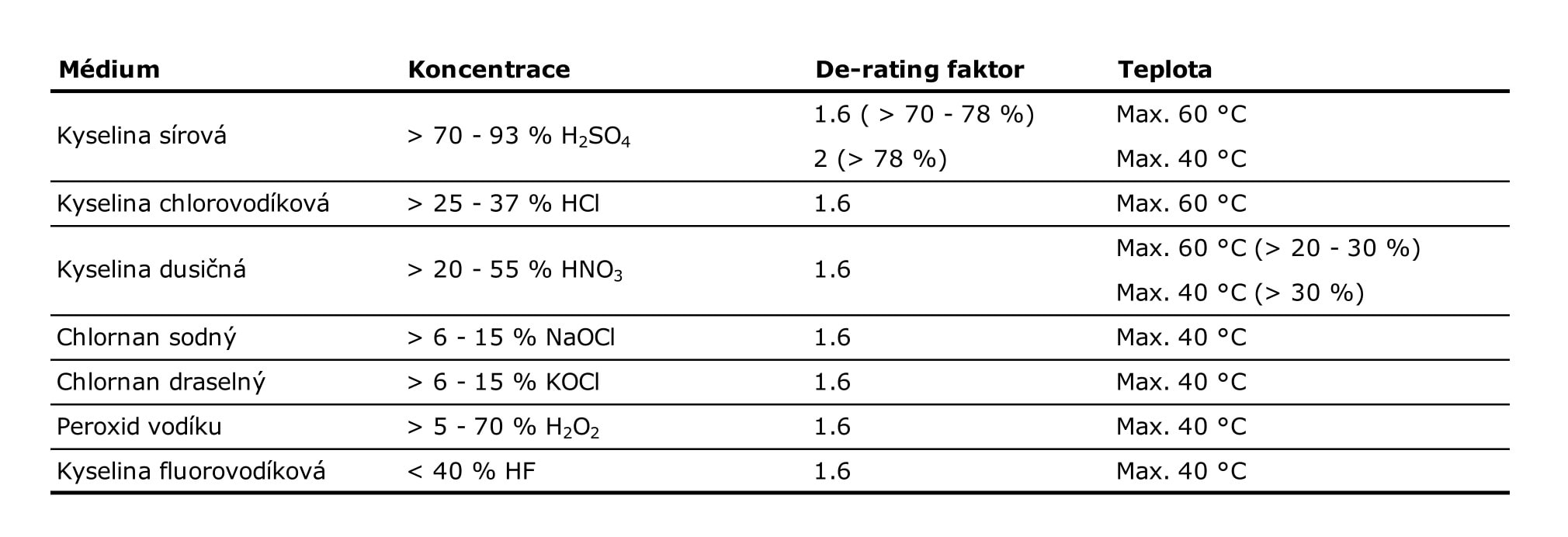

Následující chemikálie, resp. koncentrace vyžadují Tangit DTX:

Kvalita a odolnost spoje s DTX vyžaduje správné použití lepidla. Pro další podrobnosti prosím kontaktujte PPS Engineering CZ.

Kromě otázek chemické odolnosti vyžaduje mnoho organických médií speciální bezpečnostní opatření při navrhování potrubních systémů kvůli jejich vysoké hořlavosti. Doporučení databáze se vztahují výhradně na chemickou odolnost médií s odpovídajícími materiály. V žádném případě nenahrazují technické pokyny nebo bezpečnostní směrnice pro stavbu potrubních systémů. Tyto informace jsou obvykle definovány legislativou a normami jako ATEX, ASME, ASTM a NFPA. Některé základní informace jsou uvedeny v kapitole „Plastové potrubí v oblastech s nebezpečím výbuchu / Přeprava výbušných médií“ v rámci GF Planning Fundamentals (GF Zásady plánování). Konečné dodržení pokynů však musí zajistit objednatel, resp. stavební firma.

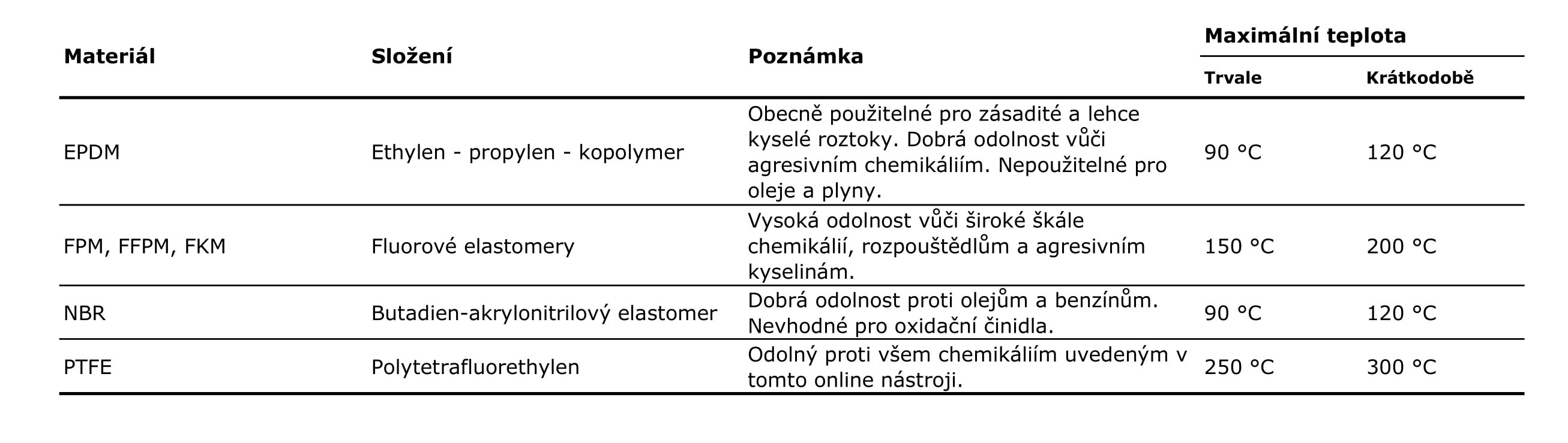

Těsnicí materiály jsou nezbytnou součástí celého potrubního systému. Výběr materiálu těsnění závisí nejen na aspektech chemické odolnosti, ale také na mechanických aspektech. I když by doporučení mělo být vždy individuální, pro naše standardní materiály těsnění platí několik obecných pravidel:

V tomto bodě a s odkazem na to, co bylo řečeno výše, bychom rádi zdůraznili, že z našich informací nelze odvodit žádné nároky na záruku či odpovědnost. Neneseme odpovědnost za žádné škody jakéhokoli druhu, které mohou vyplynout z použití těchto údajů. Tato publikace je určena pouze k poskytování technických informací.

Úspěšný provoz armatur nezávisí pouze na chemické odolnosti jejich materiálů a těsnění, ale je třeba vzít v úvahu řadu dalších faktorů. Proto není možné tyto údaje bez omezení aplikovat také na funkci armatur ze stejných materiálů a/nebo kombinací materiálů.

Tento dokument slouží pouze k poskytnutí technických informací. Odkazujeme na naše Všeobecné prodejní podmínky. Změny mohou být vyhrazeny bez upozornění.
